Energy-Fundament für Luft-Wärmepumpen
Gesetzt an einem Tag.
Stahlbeton-Fertigfundament mit integrierter, feuerverzinkter Montageschiene. Für Luft-Wärmepumpen, Klima-Außengeräte und PV-Elemente. Zwei Steine pro Anlage — gesetzt, ausgerichtet, montiert.
Hergestellt in Freudenberg
CHRISTOPH & Co. GmbH | Bestes aus Beton
Workflow auf der Baustelle
Ortbeton kostet Sie den zweiten Arbeitstag mit zweiter Anfahrt.
Energy-Fundament
Fertigfundament aus Stahlbeton
Kommt als fertiges Bauteil
Keine Schalung, keine Bewehrung, kein Beton anmischen
Montage in Rekordzeit an nur einem Tag
Montageschiene ist einbetoniert
Definierte Abmessungen und integrierte Befestigung, kein Bohren
Rund 75 % weniger Arbeitszeit*
Beton-Ausgleichsschicht abziehen, zwei Fundamente verlegen, ausrichten
Höhe wird beim Verlegen korrigiert
Im frischen Setzbett mit dem Gummihammer in die Waage geklopft
Vor Ort gegossen
Ortbeton mit Schalung
Kommt als fertiges Bauteil
Schalung bauen, Bewehrung einlegen, Beton anmischen
Wartezeit: ein Tag
Mehrere Tage Aushärtung bis zur ausreichenden Festigkeit, je nach Witterung bis zu einer Woche
Montageschiene ist einbetoniert
Anzeichnen, bohren, dübeln – trifft man die Bewehrung, bohrt man alles nochmal
Rund 75 % weniger Arbeitszeit*
Einschalen, bewehren, gießen, ausschalen, Reste entsorgen, bohren
Höhe wird beim Verlegen korrigiert
Ausgehärtet und schief heißt schief geblieben
Die Erdarbeiten sind in beiden Fällen gleich: Grube ausheben, Frostschutzmaterial in Lagen einbauen und verdichten. Unterschiedlich ist nur, was darüber passiert.
* Bezogen auf die Arbeitsschritte oberhalb der Frostschutzschicht: Schalung, Bewehrung, Betonieren, Ausschalen und Bohren gegenüber Ausgleichsschicht abziehen, Fundamente verlegen und ausrichten. Erdarbeiten sind nicht enthalten.
So funktioniert der Aufbau
01
Standort & Grube
Fester, tragfähiger Untergrund. Abstand zu Gebäuden für Luftzirkulation und Wartung einhalten (Herstellerangaben beachten). Grube umlaufend 10 cm breiter als die Grundfläche des Geräts, 80 cm tief.
02
Frostfrei gründen
Frostschutzmaterial 0/32 oder 0/45 mm in mehreren Lagen à ca. 20 cm auf ca. 60–70 cm Gesamtstärke einbauen, lagenweise mit Rüttelplatte oder Stampfer verdichten. In Deutschland gilt frostfrei ab 80 cm, regional bis 100 cm.
03
Fundamente verlegen

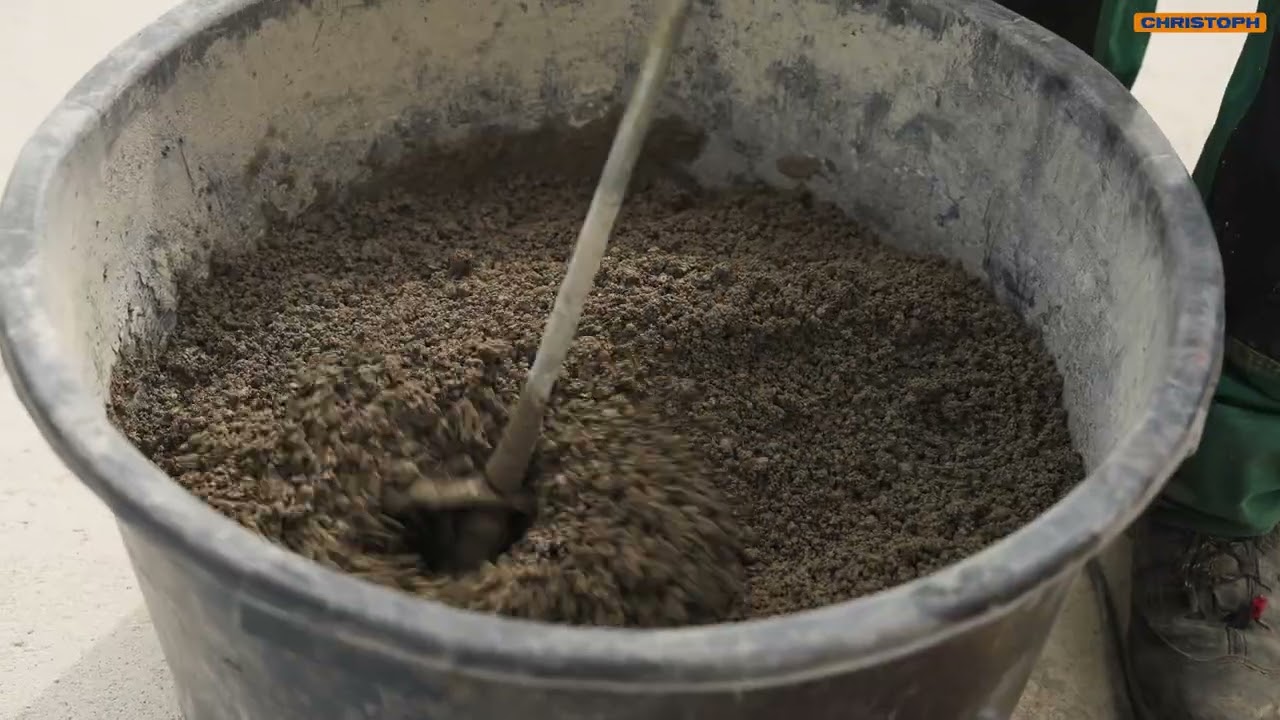

Auf zwei ca. 15 cm breiten und 5 cm hohen Streifen aus erdfeuchtem Estrichbeton flucht- und höhengerecht verlegen. Die Oberkante des Energy-Fundament
sollte 5-10 cm über der späteren Oberkante des fertigen Belages liegen – das verhindert Verschmutzungen durch Spritzwasser.
Sollte ein erhöhter Aufbau der Anlage aufgrund von Herstellervorgaben oder besonderen Wetterbedingungen (Hochwasserschutz/Schneeverwehungen)
notwendig sein, kann dieser problemlos mit dem optionalen Energy-Unterbaustein als Erweiterung vorgenommen werden.
04

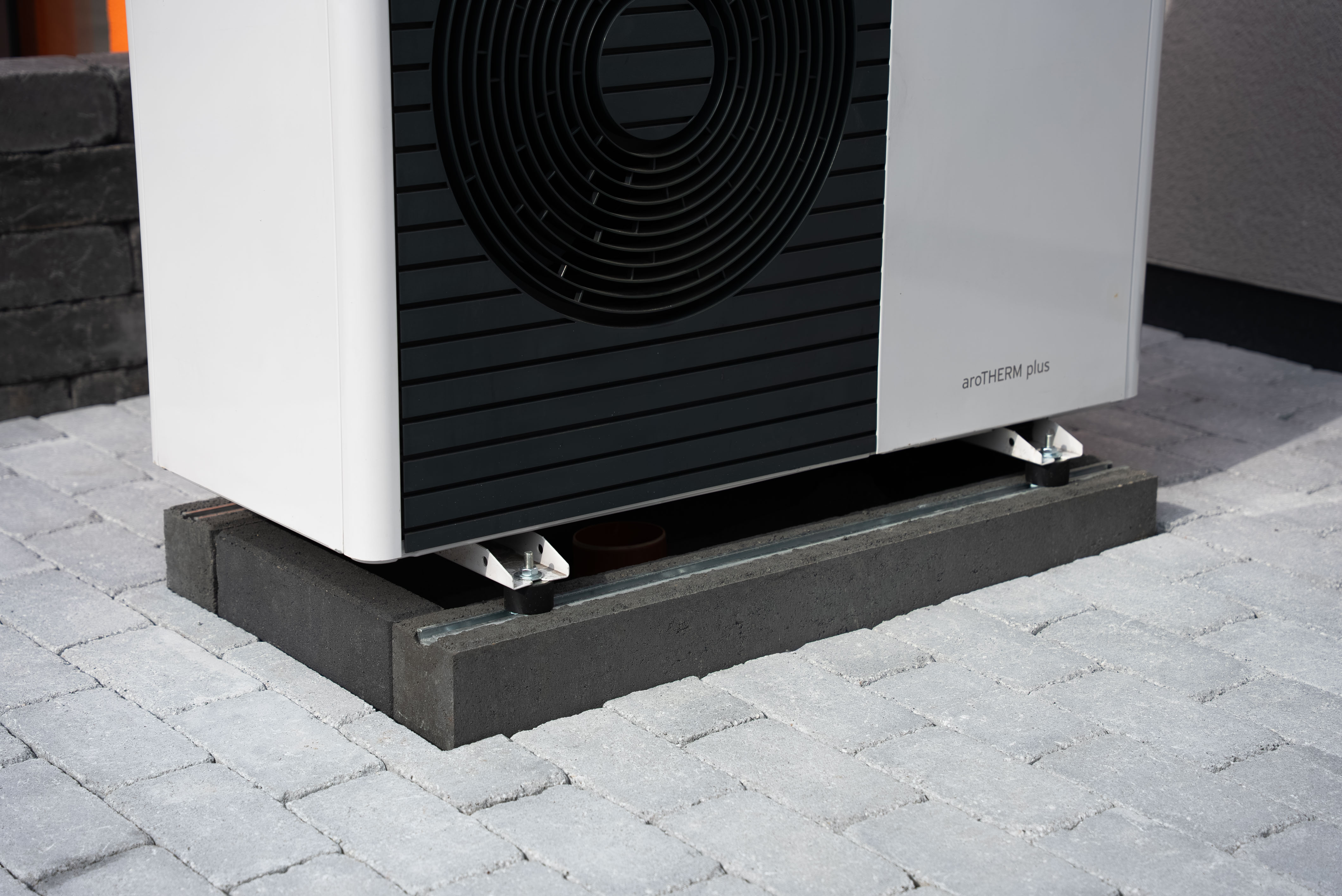

Gerät montieren
Vibrationsdämpfer paarweise in die Montageschiene einsetzen und fixieren. Befestigungsabstände des Geräteherstellers einhalten. Fertig.
Anwendungen
Perfekt für Ihren Handwerksbetrieb
Ein Arbeitstag weniger pro Wärmepumpe, eine saubere Schnittstelle zum Heizungsbauer und eine einfache Aufständerung im Grünen ohne aufwändige Erdarbeiten mit Ortbeton.
SHK & Heizungsbau
GaLaBau
Elektro & PV
Technische Daten
Zubehör
Häufig gestellte Fragen
Wie lange dauert der Einbau?
Der Einbau ist innerhalb eines Tages möglich. Aushärtezeiten für ein Ortbetonfundament entfallen.
Wie tief muss gegründet werden?
Muss ich für die Gerätemontage bohren?
Wie viele Fundamente brauche ich pro Anlage?
Wozu der Unterbau?
Wie wird das Kondenswasser abgeführt?
Kalkulieren Sie die nächste Wärmepumpe mit einem Tag weniger.
Preisliste, Verfügbarkeit und Palettenmengen auf Anfrage. Wir melden uns werktags innerhalb von 24 Stunden.
